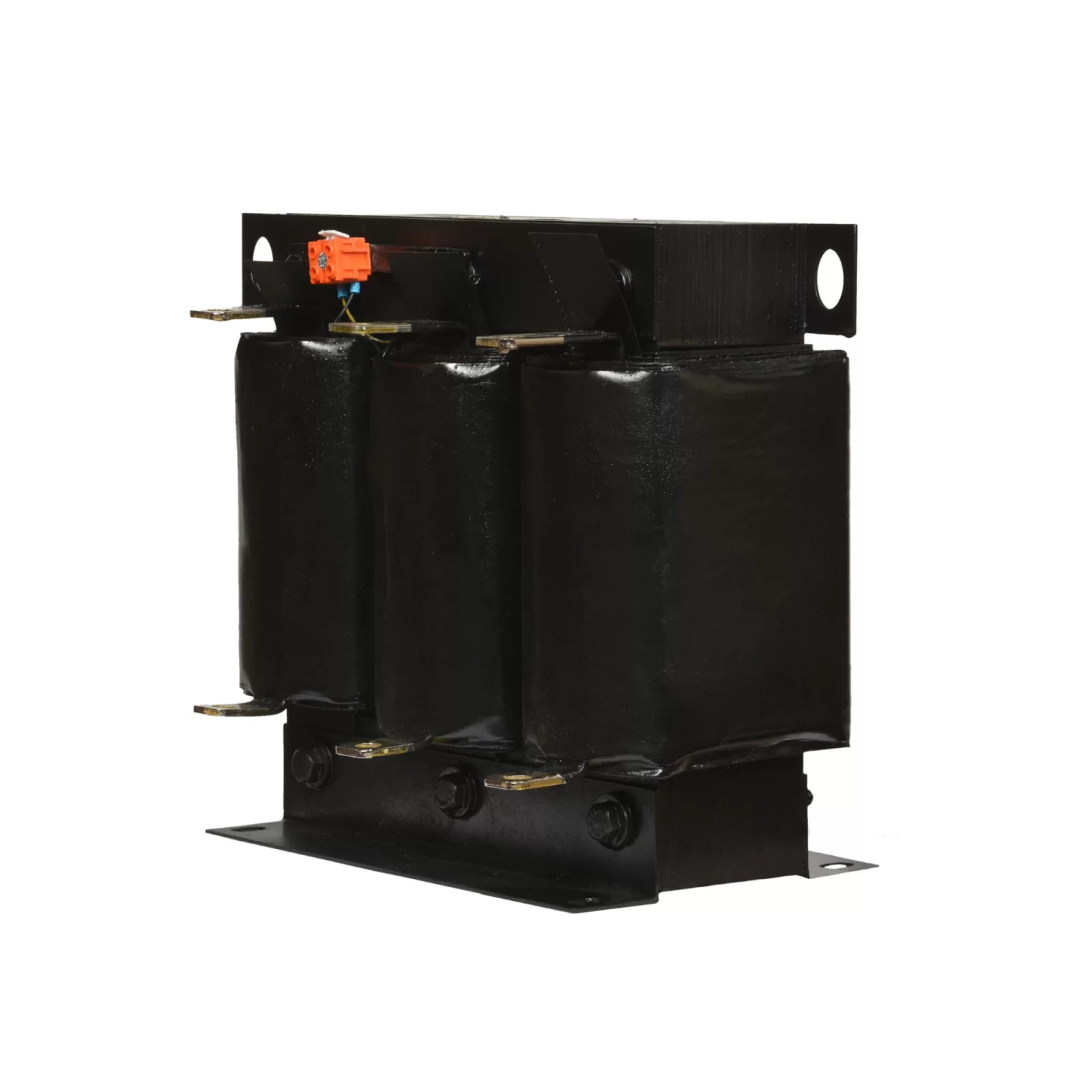

Harmonik Filtreler
Normal şartlarda şebeke geriliminin sinüs formunda olması istenir. Ancak çeşitli nedenlerle şebeke gerilimi sinüs formundan uzaklaşır ve harmonik adı verilen yüksek frekanslı bileşenler oluşur. Harmonikler belirli sınırları aştığı zaman işletmeler için çok tehlikeli sonuçlar doğurabilir. Bu nedenle harmoniklerin yüksek olduğu işletmelerde kompanzasyon panolarında harmonik filtre reaktörlerinin kullanılması gerekir. Bu şekilde hem sistem için tehlikeli olan rezonans olayları engellenir. Hem de kondansatörler harmoniklerin zararlı etkilerinden korunmuş olur.
Harmonik Filtrelerin Özellikleri
- Yüksek geçirgenlikli demir nüveli, hava aralıklı tasarım.
- EN 61000-2-2, EN 61558-2-1, EN 61558-2-20 Standartlarına uygun tasarım.
- Orta bacakta aşırı ısınmaya karşı termik koruma
- Vakum vernik ile nemdem koruma ve sessiz çalışmanın sağlaması. (Boyutlandırma bilgi amaçlıdır, değişiklik gösterebilir)
MONAFAZE HARMONİK FİLTRELER (P=%5.67)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Gerilim 230(V) | Termik Koruma | P(210 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|---|
| GA5311 | HRM 0.5/5.67 | 0.5 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 0.50 | + | + | %5.67 | 70x85x85 | 1.35 |
| GA5312 | HRM 1.0/5.67 | 1.0 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 1.00 | + | + | %5.67 | 85x85x85 | 1.95 |
| GA5313 | HRM 1.5/5.67 | 1.5 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 1.50 | + | + | %5.67 | 85x100x100 | 2.45 |
| GA5314 | HRM 2.5/5.67 | 2.5 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 2.50 | + | + | %5.67 | 90x120x115 | 3.80 |
| GA5315 | HRM 5.0/5.67 | 5.0 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 5.00 | + | + | %5.67 | 110x150x130 | 6.35 |
| GA5316 | HRM 7.5/5.67 | 7.5 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 7.50 | + | + | %5.67 | 120x150x130 | 8.30 |
| GA5317 | HRM 10.0/5.67 | 10.0 kVAr MONOFAZE HARMONİK FİLTRE(5.67) | 10.00 | + | + | %5.67 | 150x150x130 | 11.30 |
MONAFAZE HARMONİK FİLTRELER (P=%7)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Gerilim 230(V) | P(189 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|
| GA5411 | HRM 0.5/7 | 0.5 kVAr MONOFAZE HARMONİK FİLTRE(7) | 0.50 | + | %7 | 85x85x70 | 1.5 |
| GA5412 | HRM 1.0/77 | 1.0 kVAr MONOFAZE HARMONİK FİLTRE(7) | 1.00 | + | %7 | 85x85x85 | 2.0 |
| GA5413 | HRM 1.5/7 | 1.5 kVAr MONOFAZE HARMONİK FİLTRE(7) | 1.50 | + | %7 | 95x85x90 | 2.5 |
| GA5414 | HRM 2.5/7 | 2.5 kVAr MONOFAZE HARMONİK FİLTRE(7) | 2.50 | + | %7 | 120x105x85 | 4.0 |
| GA5415 | HRM 5.0/7 | 5.0 kVAr MONOFAZE HARMONİK FİLTRE(7) | 5.00 | + | %7 | 150x125x115 | 6.5 |
| GA5416 | HRM 7.5/7 | 7.5 kVAr MONOFAZE HARMONİK FİLTRE(7) | 7.50 | + | %7 | 150x125x125 | 8.5 |
| GA5417 | HRM 10.0/7 | 10.0 kVAr MONOFAZE HARMONİK FİLTRE(7) | 10.00 | + | %7 | 150x125x150 | 11.5 |
MONAFAZE HARMONİK FİLTRELER (P=%14)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Gerilim 230(V) | P(134 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|
| GA5511 | HRM 0.5/14 | 0.5 kVAr MONOFAZE HARMONİK FİLTRE(14) | 0.50 | + | %14 | 70x85x85 | 1.35 |
| GA5512 | HRM 1.0/14 | 1.0 kVAr MONOFAZE HARMONİK FİLTRE(14) | 1.00 | + | %14 | 85x85x85 | 1.95 |
| GA5513 | HRM 1.5/14 | 1.5 kVAr MONOFAZE HARMONİK FİLTRE(14) | 1.50 | + | %14 | 85x100x100 | 2.45 |
| GA5514 | HRM 2.5/14 | 2.5 kVAr MONOFAZE HARMONİK FİLTRE(14) | 2.50 | + | %14 | 90x120x115 | 3.80 |
| GA5515 | HRM 5.0/14 | 5.0 kVAr MONOFAZE HARMONİK FİLTRE(14) | 5.00 | + | %14 | 110x150x130 | 6.35 |
| GA5516 | HRM 7.5/14 | 7.5 kVAr MONOFAZE HARMONİK FİLTRE(14) | 7.50 | + | %14 | 120x150x130 | 8.30 |
| GA5517 | HRM 10.0/14 | 10.0 kVAr MONOFAZE HARMONİK FİLTRE(14) | 10.00 | + | %14 | 150x150x130 | 11.30 |

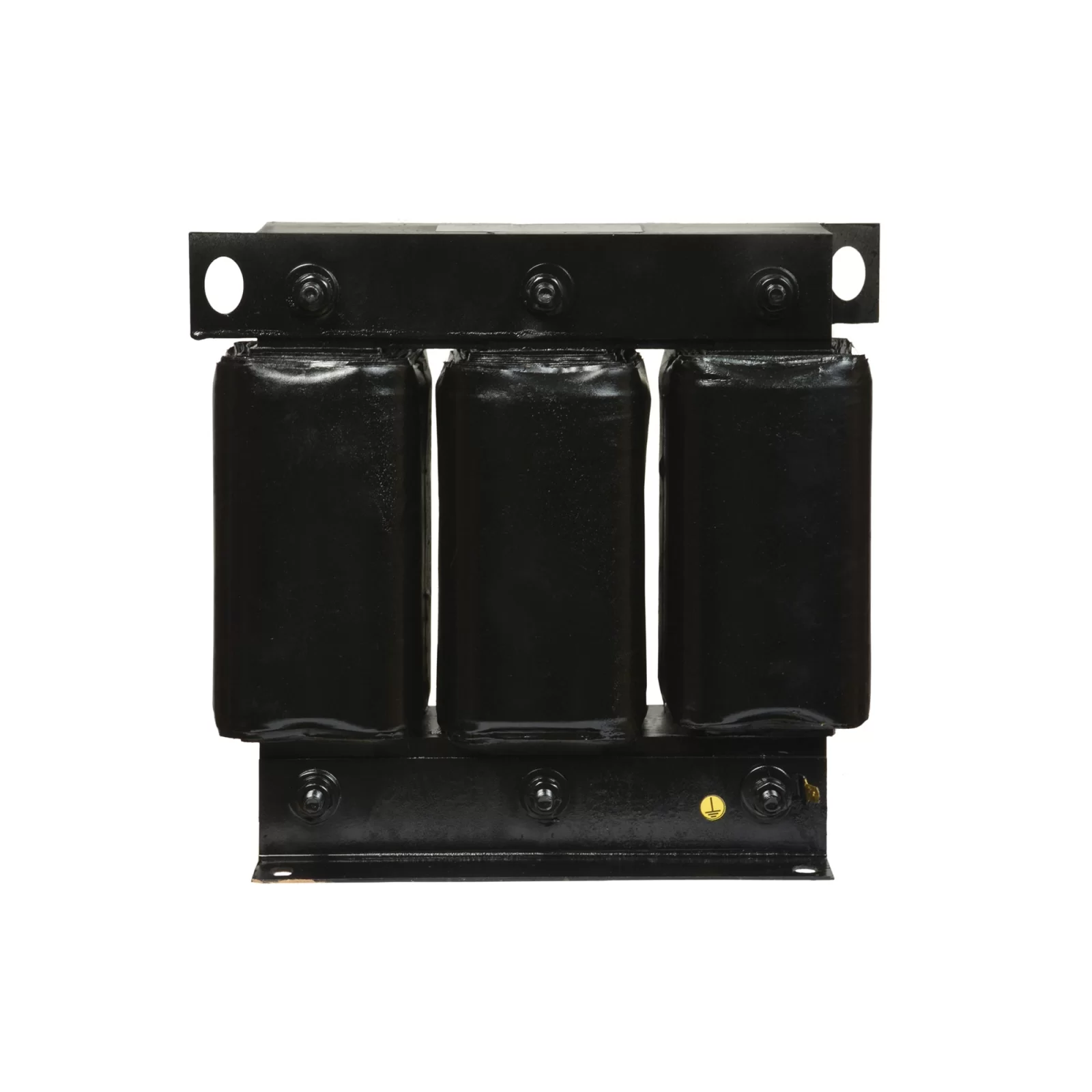

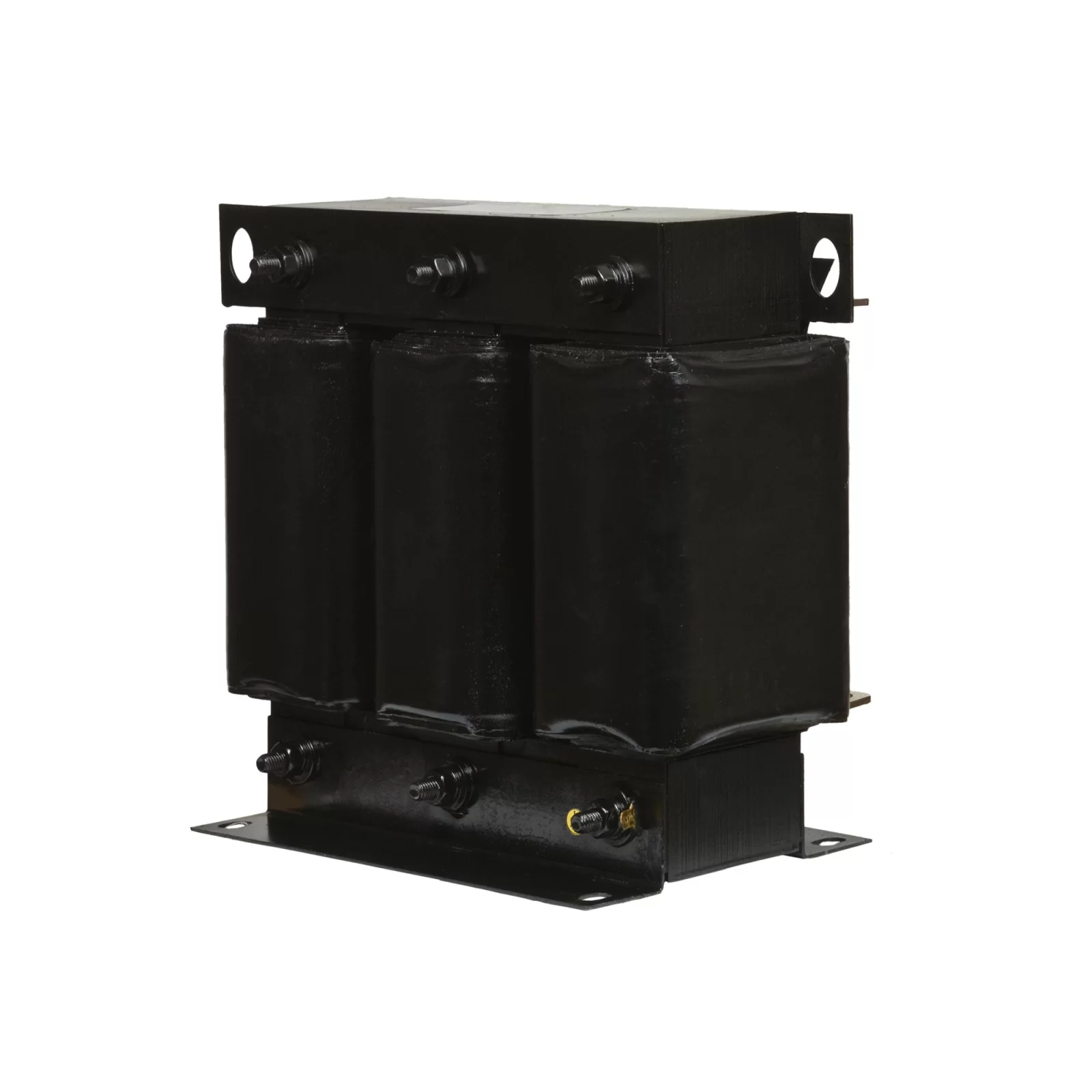

TRİFAZE HARMONİK FİLTRELER (P=%5.67)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Termik Koruma | Gerilim 400(V) | P(210 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|---|
| GA5321 | HRT 0.5/5.67 | 0.5 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 0.50 | + | + | %5.67 | 150x140x75 | 2.4 |
| GA5322 | HRT 1.0/5.67 | 1.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 1.00 | + | + | %5.67 | 150x140x75 | 2.6 |
| GA5323 | HRT 1.5/5.67 | 1.5 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 1.50 | + | + | %5.67 | 150x140x75 | 2.8 |
| GA5324 | HRT 2.5/5.67 | 2.5 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 2.50 | + | + | %5.67 | 180x170x90 | 4.0 |
| GA5325 | HRT 3.12/5.67 | 3.12 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 3.12 | + | + | %5.67 | 180x170x90 | 4.5 |
| GA5326 | HRT 5.0/5.67 | 5.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 5.00 | + | + | %5.67 | 180x170x95 | 5.5 |
| GA5327 | HRT 6.25/5.67 | 6.25 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 6.25 | + | + | %5.67 | 180x170x95 | 5.8 |
| GA5328 | HRT 7.5/5.67 | 7.5 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 7.50 | + | + | %5.67 | 180x170x105 | 6.5 |
| GA5329 | HRT 10.0/5.67 | 10.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 10.00 | + | + | %5.67 | 180x170x110 | 8.0 |
| GA5330 | HRT 12.5/5.67 | 12.5 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 12.50 | + | + | %5.67 | 180x170x120 | 9.0 |
| GA5331 | HRT 15.0/5.67 | 15.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 15.00 | + | + | %5.67 | 240x210x130 | 15.0 |
| GA5332 | HRT 20.0/5.67 | 20.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 20.00 | + | + | %5.67 | 240x210x130 | 15.0 |
| GA5333 | HRT 25.0/5.67 | 25.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 25.00 | + | + | %5.67 | 240x210x140 | 17.0 |
| GA5334 | HRT 30.0/5.67 | 30.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 30.00 | + | + | %5.67 | 240x210x155 | 21.0 |
| GA5335 | HRT 40.0/5.67 | 40.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 40.00 | + | + | %5.67 | 300x260x140 | 27.0 |
| GA5336 | HRT 50.0/5.67 | 50.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 50.00 | + | + | %5.67 | 300x260x150 | 31.0 |
| GA5337 | HRT 60.0/5.67 | 60.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 60.00 | + | + | %5.67 | 300x260x160 | 35.0 |
| GA5338 | HRT 75.0/5.67 | 75.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 75.00 | + | + | %5.67 | 350x300x200 | 40.0 |
| GA5339 | HRT 100.0/5.67 | 100.0 kVAr TRİFAZE HARMONİK FİLTRE(5.67) | 100.00 | + | + | %5.67 | 400x350x220 | 50.0 |
TRİFAZE HARMONİK FİLTRELER (P=%7)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Termik Koruma | Gerilim 400(V) | P(189 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|---|
| GA5421 | HRT 0.5/7 | 0.5 kVAr TRİFAZE HARMONİK FİLTRE(7) | 0.50 | + | + | %7 | 150x140x75 | 2.4 |
| GA5422 | HRT 1.0/7 | 1.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 1.00 | + | + | %7 | 150x140x75 | 2.6 |
| GA5423 | HRT 1.5/7 | 1.5 kVAr TRİFAZE HARMONİK FİLTRE(7) | 1.50 | + | + | %7 | 150x140x75 | 2.8 |
| GA5424 | HRT 2.5/7 | 2.5 kVAr TRİFAZE HARMONİK FİLTRE(7) | 2.50 | + | + | %7 | 180x170x90 | 4.0 |
| GA5425 | HRT 3.12/7 | 3.12 kVAr TRİFAZE HARMONİK FİLTRE(7) | 3.12 | + | + | %7 | 180x170x90 | 4.5 |
| GA5426 | HRT 5.0/7 | 5.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 5.00 | + | + | %7 | 180x170x95 | 5.5 |
| GA5427 | HRT 6.25/7 | 6.25 kVAr TRİFAZE HARMONİK FİLTRE(7) | 6.25 | + | + | %7 | 180x170x95 | 5.8 |
| GA5428 | HRT 7.5/7 | 7.5 kVAr TRİFAZE HARMONİK FİLTRE(7) | 7.50 | + | + | %7 | 180x170x105 | 6.5 |
| GA5429 | HRT 10.0/7 | 10 kVAr TRİFAZE HARMONİK FİLTRE(7) | 10.00 | + | + | %7 | 180x170x110 | 8.0 |
| GA5430 | HRT 12.5/7 | 12.5 kVAr TRİFAZE HARMONİK FİLTRE(7) | 12.50 | + | + | %7 | 180x170x120 | 9.0 |
| GA5431 | HRT 15.0/7 | 15.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 15.00 | + | + | %7 | 240x210x130 | 11.0 |
| GA5432 | HRT 20.0/7 | 20.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 20.00 | + | + | %7 | 240x210x130 | 15.0 |
| GA5433 | HRT 25.0/7 | 25.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 25.00 | + | + | %7 | 240x210x140 | 17.0 |
| GA5434 | HRT 30.0/7 | 30.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 30.00 | + | + | %7 | 240x210x155 | 21.0 |
| GA5435 | HRT 40.0/7 | 40.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 40.00 | + | + | %7 | 300x260x140 | 27.0 |
| GA5436 | HRT 50.0/7 | 50.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 50.00 | + | + | %7 | 300x260x150 | 30.0 |
| GA5437 | HRT 60.0/7 | 60.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 60.00 | + | + | %7 | 300x260x160 | 34.0 |
| GA5438 | HRT 75.0/7 | 75.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 75.00 | + | + | %7 | 350x300x200 | 40.0 |
| GA5439 | HRT 100.0/7 | 100.0 kVAr TRİFAZE HARMONİK FİLTRE(7) | 100.00 | + | + | %7 | 400x350x220 | 50.0 |
TRİFAZE HARMONİK FİLTRELER (P=%14)
| Ürün Kodu | Ürün Adı | Ürün Açıklaması | Güç(KVar) | Termik Koruma | Gerilim 400(V) | P(134 Hz) | Boyutlar(mm) (En-Boy-Derinlik) |
Kg. |
|---|---|---|---|---|---|---|---|---|
| GA5521 | HRT 0.5/14 | 0.5 kVAr TRİFAZE HARMONİK FİLTRE(14) | 0.50 | + | + | %14 | 150x140x75 | 2.4 |
| GA5522 | HRT 1.0/14 | 1.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 1.00 | + | + | %14 | 150x140x75 | 2.6 |
| GA5523 | HRT 1.5/14 | 1.5 kVAr TRİFAZE HARMONİK FİLTRE(14) | 1.50 | + | + | %14 | 180x170x90 | 4.5 |
| GA5524 | HRT 2.5/14 | 2.5 kVAr TRİFAZE HARMONİK FİLTRE(14) | 2.50 | + | + | %14 | 150x190x100 | 5.5 |
| GA5525 | HRT 3.12/14 | 3.12 kVAr TRİFAZE HARMONİK FİLTRE(14) | 3.12 | + | + | %14 | 180x170x105 | 6.5 |
| GA5526 | HRT 5.0/14 | 5.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 5.00 | + | + | %14 | 180x181x121 | 8.0 |
| GA5527 | HRT 6.25/14 | 6.25 kVAr TRİFAZE HARMONİK FİLTRE(14) | 6.25 | + | + | %14 | 180x170x120 | 8.5 |
| GA5528 | HRT 7.5/14 | 7.5 kVAr TRİFAZE HARMONİK FİLTRE(14) | 7.50 | + | + | %14 | 180x175x110 | 9 |
| GA5529 | HRT 10.0/14 | 10.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 10.00 | + | + | %14 | 180x170x135 | 11.0 |
| GA5530 | HRT 12.5/14 | 12.5 kVAr TRİFAZE HARMONİK FİLTRE(14) | 12.50 | + | + | %14 | 180x210x130 | 15.0 |
| GA5531 | HRT 15.0/14 | 15.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 15.00 | + | + | %14 | 240x210x140 | 17.0 |
| GA5532 | HRT 20.0/14 | 20.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 20.00 | + | + | %14 | 240x210x155 | 21.0 |
| GA5533 | HRT 25.0/14 | 25.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 25.00 | + | + | %14 | 200x210x155 | 22.0 |
| GA5534 | HRT 30.0/14 | 30.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 30.00 | + | + | %14 | 300x260x140 | 30.0 |
| GA5535 | HRT 40.0/14 | 40.0kVAr TRİFAZE HARMONİK FİLTRE(14) | 40.00 | + | + | %14 | 300x260x150 | 34.0 |
| GA5536 | HRT 50.0/14 | 50.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 50.00 | + | + | %14 | 300x260x160 | 38.0 |
| GA5537 | HRT 60.0/14 | 60.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 60.00 | + | + | %14 | 300x260x170 | 42.0 |
| GA5538 | HRT 75.0/14 | 75.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 75.00 | + | + | %14 | 350x300x200 | 45.0 |
| GA5539 | HRT 100.0/14 | 100.0 kVAr TRİFAZE HARMONİK FİLTRE(14) | 100.00 | + | + | %14 | 400x350x220 | 55.0 |
