Motorların faz yokluğu veya gerilim dengesizliği nedeniyle aşırı ısınarak hasar görmesini engellemek ve faz sırası hatasından kaynaklanabilecek sorunları önlemek için kullanılan cihazlardır. Sabit veya ayarlanabilir asimetriye göre çalışan çeşitleri vardır.
| Ürün Kodu |
Ürün Adı |
Ürün Açıklaması |
Asimetri Ayar Aralığı |
Sabit Asimetri |
Ayarlanabilir Asimetri |
Faz Sırası Kontrolü |
Nötrsüz Bağlantı |
Ayarlanabilir Açma Gecikmesi |
Ayarlanabilir Çekme Gecikmesi |
Besleme |

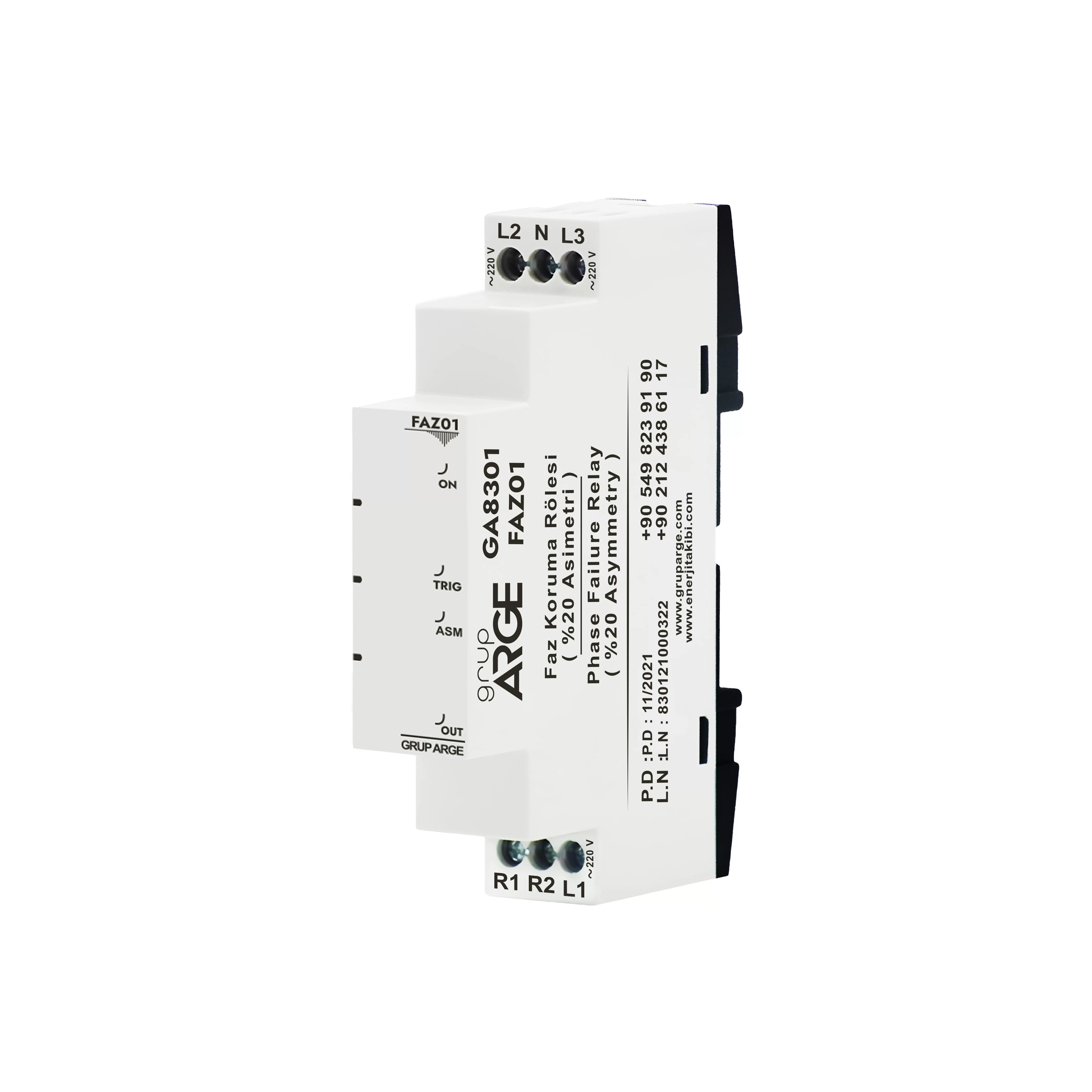

| GA8301 |
FAZ01 |
Faz Koruma Rölesi (%20 Asimetri) |
– |
20% |
– |
– |
– |
– |
– |
3 Faz-Nötr |

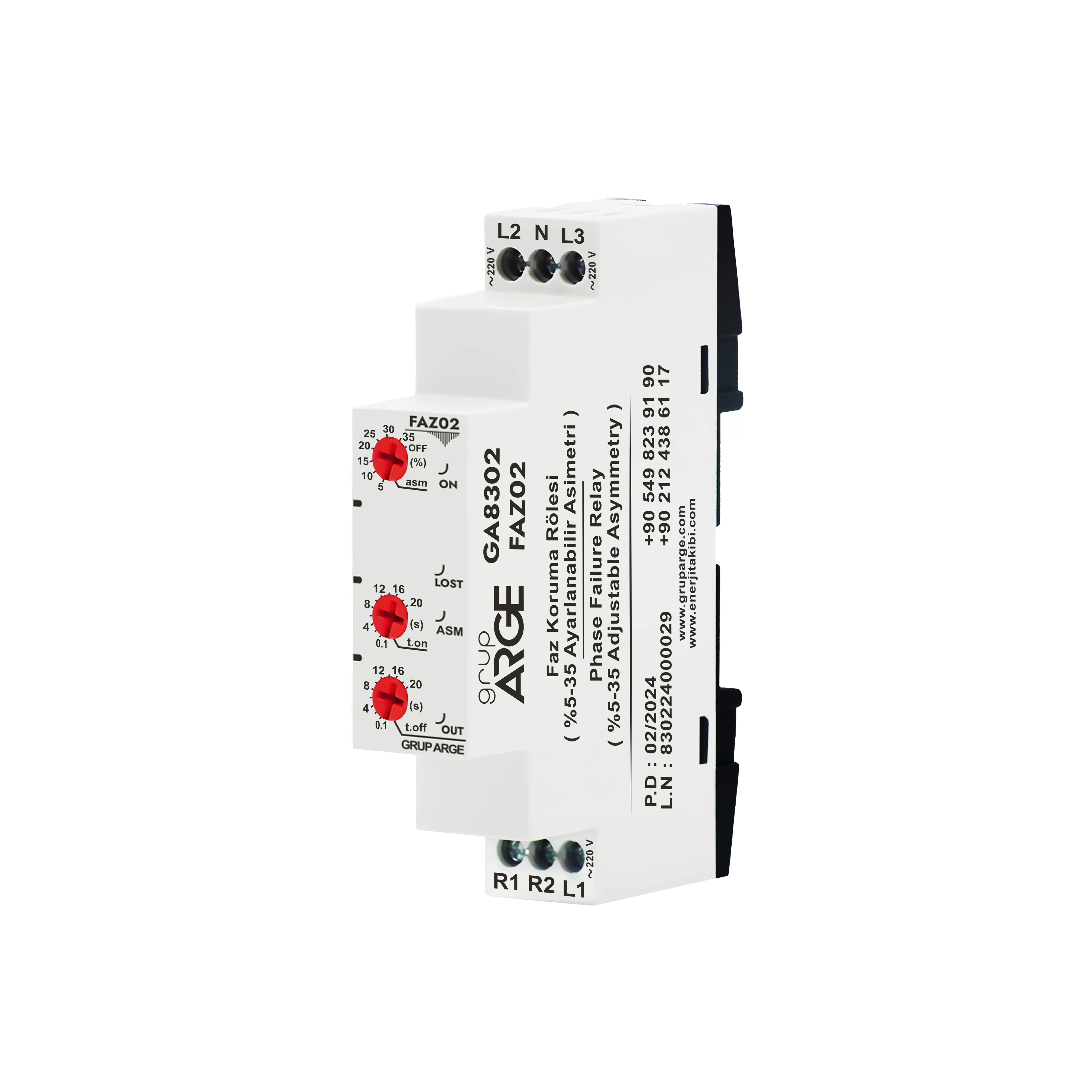

| GA8302 |
FAZ02 |
Faz Koruma Rölesi (%5-35 Ayarlanabilir Asimetri) |
5-35% |
– |
+ |
– |
– |
+ |
+ |
3 Faz-Nötr |
| GA8303 |
FAZ03 |
Faz Sıralı Faz Koruma Rölesi (%40 Asimetri) |
– |
40% |
– |
+ |
– |
– |
– |
3 Faz-Nötr |
| GA8304 |
FAZ04 |
Faz Sıralı Faz Koruma Rölesi (%5-35 Ayarlanabilir Asimetri) |
5-35% |
– |
+ |
+ |
– |
+ |
+ |
3 Faz-Nötr |
| GA8311 |
FAZ11 |
Nötrsüz Faz Sıralı Faz Koruma Rölesi ( %5-40 Asimetri ) |
5-40% |
40% |
– |
+ |
+ |
– |
– |
3 Faz |
| GA8312 |
FAZ12 |
Nötrsüz Faz Sıralı Faz Koruma Rölesi (%5-35 Ayarlanabilir Asimetri) |
5-35% |
– |
+ |
+ |
+ |
+ |
+ |
3 Faz |
| GA8313 |
FAZ13 |
Gerilim Kontrollü Nötrsüz Faz Sıaralı Faz
Koruma Rölesi (%5-40 Ayarlanabilir Asimetri) |
5-40% |
– |
+ |
+ |
+ |
+ |
– |
3 Faz |
