POWERGUARD UNIQUE 31 serisi Teknik Özellikleri |
Model | Powerguard 010 UQ31 | Powerguard 015 UQ31 | Powerguard 020 UQ31 |
Güç | 10 kVA / 8 kW | 15 kVA / 12 kW | 20 kVA / 16 kW |
GİRİŞ |
Gerilim | (304-478VAC) 380 VAC, 3 Faz + Nötr |
Güç Faktörü | ≥ 0.95 |
Düşük voltajdan aküye geçiş | 304(1±3%)VAC |
Düşük voltajdan şebekeye dönüş | 322(1±3%)VAC |
Yüksek voltajdan aküye geçiş | 478(1±3%)VAC |
Yüksek voltajdan şebekeye dönüş | 461(1±3%)VAC |
Akım (nominal) | 13 A / Faz – 39 A | 23 A / Faz – 69 A | 30.3 A / Faz – 91 A |
Frekans | 46 ~ 54 Hz, Jeneratör Çalışma için Ayarlanabilir |
ÇIKIŞ |
Yük Güç Faktörü Aralığı | 0.65 ~ 1.0 (Nominal 0.8) |
Gerilim ve frekans | 220 VAC ± % 1, 50 Hz ± % 0.05 Hz. (Aküden Çalışma için), 50Hz ± % 1 (Şebekeden Çalışma için), ± % 8 ayarlanabilir |
Dinamik Cevap | % 50 – 100 – % 50 Yük te ≤ % 5, 0-%100 Yük Değişiminde 6 kVA için % 13, 10-20 kVA için % 12 arasında değişim |
Düzeltme Zamanı | 0 – % 100 – 0 Yük Değişiminde, 100 milisaniye, 10-20 kVA için 120 milisaniye içinde ± % 2 Tolerans içine giriş |
Top.Harm.Bozunum | Lineer yükte ≤ % 2, Lineer Olmayan Yükte ≤ % 6 |
Krest Faktörü | 03:01 |
Aşırı Yük Kapasitesi | 105%~130% 10dk. %130 den sonra 1dk. |
Kısa Devre Koruması | Elektronik Kısa Devre Koruması |
Transfer Zamanı | Standart Statik Bypass, Şebeke Akü Moduna, Eviriciden Bypass’a ve Tekrar Evirici Moduna Geçiş Süresi 0 (sıfır) sn. |
Bypass Toleransı | 176 – 261 VAC Aralığında Ayarlanabilir, Devre Dışı Bırakılabilir veya Standby Kullanım için Devreye Sokulabilir |
AC-AC VERİM |
%50 Yükte | Şebeke modundan | ≥88% |
%100 Yükte | ≥88% |
HARMONIC DISTORSİYON |
Lineer yükte | ＜3% |
Non Lineer yükte | ＜6% |
DİNAMİK REGÜLASYON |
%0 dan %100 e | ≤±5% |
%100 den %0 a | ≤±5% |
AKÜ |
Tip ve Yerleşim Şekli | Kuru Tip Bakımsız Akü, İsteğe Bağlı Olarak KGK içinde veya Harici Tip |
Kapasite ve Adet | 240VDC / 20x12V/9 Ah | 240VDC / 2x20x12V/7,2 Ah | 240VDC / 2x20x12V/9 Ah |
Yedekleme Zamanı | 5 / 12 dakika |
Nominal Şarj Gerilimi | 240 / 274 VDC ± % 1, tam deşarjdan sonra 4.2 A Şarj Akım ile 7 sa %90 kapasiteye ulaşır. |
Deşarj Sonu Gerilimi | 220 VDC ± 3 VDC |
GÖSTERGELER VE KONTROL PANELİ |

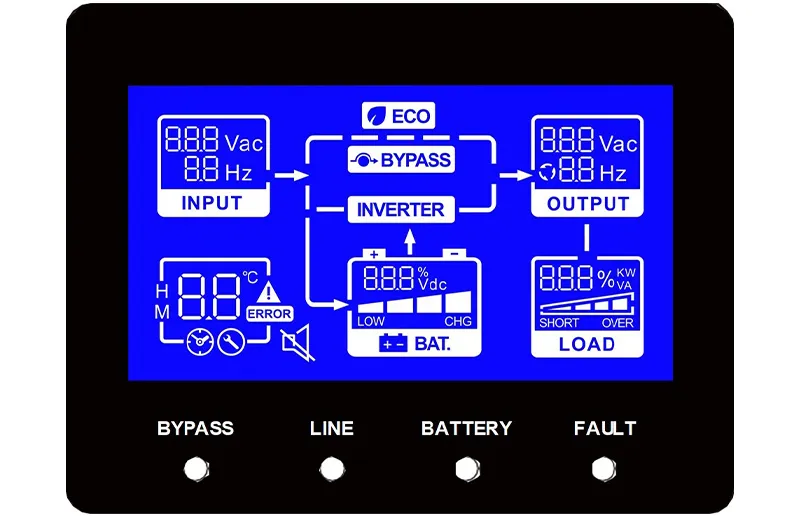

Kontrol Paneli | Grafik LCD Ekran ile Dokunmatik Butonlar (Açık/Kapalı, Sesli Alarm İptal, Yukarı / Aşağı Ok Tuşu, Enter) |
Ölçümler ve Uyarılar | KGK Durumu, Giriş/Çıkış Gerilimi ve Frekansı, Yük %, Akü Kapasitesi ve Gerilimi, Uyarı ve Hata Mesajları |
Göstergeler (LCD) | Enerji Akışını Gösteren Mimik Diyagram, Ölçümler, Uyarılar, Hata Mesajları, Ayarlar |
KORUMALAR |
Korumalar | Elektronik Koruma, Aşırı Yük, aşırı ısı, modem network koruma |
HABERLEŞME |
Arabirim ve Protokol | Akıllı RS232 Haberleşme DB9 Portu, Opsiyonel SNMP veya AS400 Desteği |
GENEL |
Verim – AC/AC | >= % 89 | >= % 90 | >= % 90 |
Gürültü Seviyesi | < 55 dB | < 60 dB |
Çalışma Ortamı | 0 °C ~ 40 °C, Maksimum % 20~90 (yoğunlaşmamış) |
Koruma Sınıfı | IP20 |
Boyutlar (mm),GxYxD | 260 x 717 x 570 (Akü hariç) |
Ağırlık, Aküsüz / Akülü | 38.5 / 104 kg | 55 / 169 kg | 55 / 177 kg |
Ürün ile İlgili Yazılımlar |
Win Power | Windows 95 / 98 / NT / 2000 / XP / 2003, Linux, Sun Solaris 7 / 8 / 9, IBM Aix4.3 ve 5.1x, HP-UX 11.x, FreeBSD, Unix Systems, MAC uyumlu yazılım |
